双筒双目多功能融合夜视仪在侦查、执法等领域用

TFN TD87双筒双目多功能融合夜视仪（以下简称“TD87”）集成了低照度CMOS、红外热像仪、电子罗盘、视频压缩存储和控制等先进技术，可昼夜用于战术侦察、监视和识别伪装目标。这款夜视仪具备体积小、重量轻、携带使用方便、持续工作时间长、环境适应性能好等特点，且满足GJB150相关要求。该望远镜便于单人携带进行前沿观测，也适合于固定观察所架设观测，实现对目标昼夜观察、拍照及录像功能。



TD87结合了微光和热成像的双重优势，提供了多样化的观测模式，可以更好满足不同场景和不同人员的观测需要。同时，TD87在观察时可呈现更为丰富的信息，细节处理得更为完善，使得场景更容易被理解，而且其有效探测识别距离也更远。

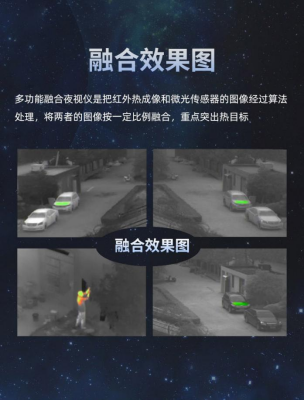

TD87具备独特的像融合彩色夜视模式，在隐蔽伪装背景下，设备能更加明显地观察到目标；设备观察图像更为自然，更加符合人眼的视觉习惯，可明显改善目标识别性能，减少长时间观察带来的疲劳感。此外，设备完全满足多领域作战需要，可以在黑夜、完全无光封闭环境以及恶劣气象条件下观察使用。



TD87多功能融合夜视仪可广泛应用于巡逻、侦查、执法、缉私、森林防火及海上搜救等各种场合。例如，公安、武警、军队等特勤部队可用此设备实现对特定区域或目标进行有效观察，快速发现、甄别和跟踪关注目标；消防、电力及石油等行业可用此设备实现对特定区域或设备的昼夜监测。



以下为产品主要参数：

红外作用距离（昼夜相同）

探测距离：1470m（人1.8m×0.5m），4510m（车辆2.3m×2.3m）

识别距离：368m（人1.8m×0.5m），1128m（车辆2.3m×2.3m）

辨认距离：184m（人1.8m×0.5m），564m（车辆2.3m×2.3m）

（备注：1、能见度不小于10km，湿度不大于60%，目标和背景温差不小于2K；2、探测、识别和辨认距离依据约翰逊准则。）

红外镜头

焦距：50mm镜头

视场角度：12.4°×7°

红外探测器

探测器类型：非制冷焦平面阵列探测器

有效像素数：384×288

光谱范围：8-14µm

噪声等效温差：≤35mK（备注：@F1.0,300K）

帧频：50Hz

信噪比：56dB

非均匀性校正：自动/手动校正

图像处理：数字图像细节增强（DDE）

数字变倍：1-4倍

微光作用距离

对人探测距离：1470m（照度10-1 lx），1200m（照度10-2 lx），980m（照度10-3 lx）

对人识别距离：368m（照度10-1 lx），300m（照度10-2 lx），254m（照度10-3 lx）

对人辨认距离：184m（照度10-1 lx），160m（照度10-2 lx），130m（照度10-3 lx）

（备注：1、能见度不小于10km；2、探测、识别和辨认距离依据约翰逊准则。）

微光镜头

焦距：35mm

视场角度：12.4°×7°

探测器类型：低照度彩色CMOS探测器

微光探测器

探测器尺寸：6um

有效像素数：1280x720

动态范围：76DB

帧频：50Hz

信噪比：60dB（照度10-1 lx），55dB（照度10-2 lx），45dB（照度10-3 lx）

图像显示

模式：OLED高清双目显示器

分辨率：1024x768

图像极性：白热/黑热/微光/融合画中画显示/融合彩色/融合灰色/融合黑白

存储功能

内置存储：16G TF卡

视频格式：AVI

特性

连续工作时间：5小时

整机重量：1.51kg

整机尺寸：189.4mm×194mm×72.9mm（长×宽×高）包含眼罩

接口

电源接口：DC12V

视频输出：VGA

数据接口：USB2.0

控制接口：RS232

环境指标

工作温度：-40℃～+55℃

存储温度：-50℃～+60℃

湿度：≦90％

防护等级：IP67

选配功能

电子罗盘：方位角精度≤0.5°，俯仰角精度≤0.3°

GPS：定位精度±10m（1km以内），±20m（1km-2.5km）

WIFI：具有
