TFN TD60A/TD64A双目热成像仪参数详解

TFN TD60A/TD64A双目热成像夜视望远镜集成了超低照度CMOS、红外热像仪、电子罗盘、GPS、视频压缩存储和控制等一体化技术，实现了昼夜可用的战术侦察、监视和识别伪装目标功能。这款设备不仅体积小、携带使用方便，还具备良好的环境适应性。

该热成像仪适用于单人前沿观测和固定观察所架设观测，可昼夜对目标进行观察、拍照及录像。此外，该设备支持红外模式、微光模式、双光融合、画中画模式，因此在巡逻、侦查、执法、缉私、禁毒、森林防火及应急搜救等多种场合都有广泛的应用前景。



以下为产品主要参数：

探测器类型：非晶硅非制冷红外焦平面（TD60A）、氧化钒非制冷红外焦平面（TD64A）

分辨率：384x288（TD60A）、640x512（TD64A）

像元尺寸：17μm（TD60A）、12μm（TD64A）

视场角：7.5°×5.6°（TD60A）、8.8°x7.0°（TD64A）

工作波段：8~14μm

NETD：<50mk@25℃，@f/1.0

焦距：50mm

帧率：≤50Hz

调焦方式：电动调焦

探测距离

人物（1.7mx0.5mx0.3m）：3333米（TD60A）、4722米（TD64A）

车辆（4.5mx2.0mx1.5m）：8823米（TD60A）、12500米（TD64A）

识别距离

人物（1.7mx0.5mx0.3m）：833米（TD60A）、1180米（TD64A）

车辆（4.5mx2.0mx1.5m）：2205米（TD60A）、3125米（TD64A）

微光

探测器类型：超低照度CMOS

分辨率：1920×1080

像元尺寸：4.0μm

焦距：35mm

帧率：≤30Hz

调焦方式：免调焦

显示

显示屏幕类型：OLED

分辨率：1024x768

显示屏尺寸：0.39英寸

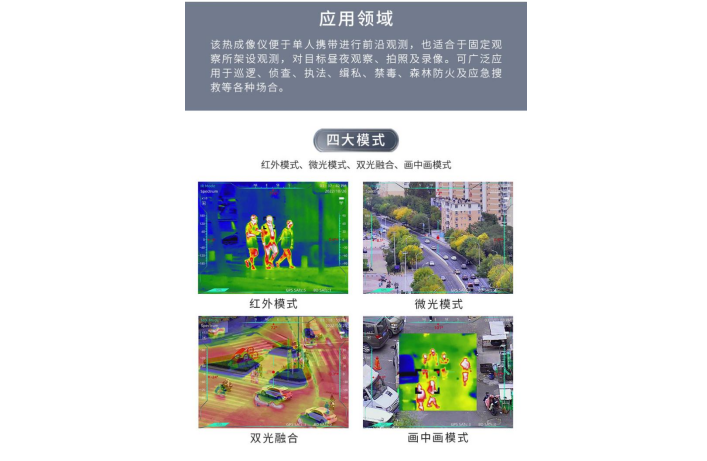

显示模式：红外/微光/双光融合/画中画

电子变倍：1X/2X/4X

视度调节：±4SD

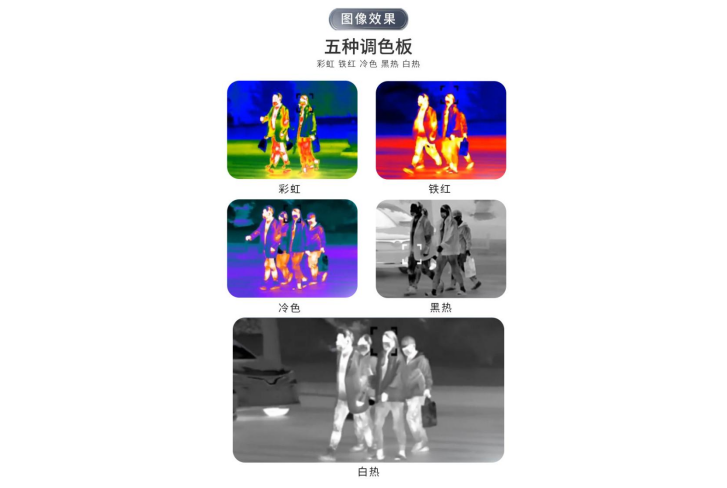

调色板：彩虹、铁红、冷色、白热、黑热

其他功能

WIFI：2.4G图像传输

电子罗盘：方角位显示

定位：GPS/BD

存储

容量：内置16G eMMC（注：可使用的存储容量小于此值，因系统软件占用一定的空间）

拍照：支持

录像：支持

图片/视频格式：JPG/MP4

接口

CVBS输出：PAL制视频输出

USB接口：导出图片和视频

外接电源：DC12/1A

电源

拆卸式可充电锂电池：2000mAhx4（电池型号18650）

电池充电方式：单独充电座

整机功耗：≤6W

续航时间：≥6小时

工作/储存环境

工作温度：-20℃至+50℃

存储温度：-30℃至+70℃

冲击：≤30g

防护等级：IP54

外形尺寸/重量

外形尺寸：193.1mmx176.8mmx99mm

重量：1.58kg（含电池）
